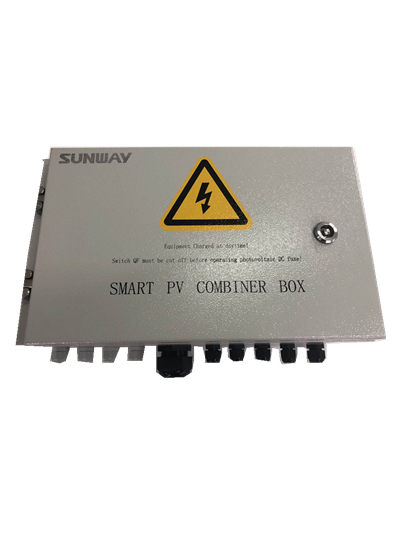

智能光伏匯流箱用于連接光伏陣列及逆變器，提供防雷及過流保護，并監測光伏陣列的單串電流、電壓、箱內溫度及防雷器狀態、斷路器狀態，我司的智能光伏匯流箱增設了超溫或光伏串電流過大時總斷路器跳脫功能，有效的防止由外圍短路帶來的損害。在太陽能光伏發電系統中，為了減少太陽能光伏電池陣列與逆變器之間的連線，用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏串列，然后再將若干個光伏串列并聯接入智能光伏匯流箱，在智能光伏匯流箱內匯流后，通過直流斷路器輸出，與光伏逆變器配套使用從而構成完整的光伏發電系統
匯流箱的結構和機柜本身的制造質量、主電路連接、二次線及電氣元件安裝等應符合下列要求：
1） 機架組裝有關零部件均應符合各自的技術要求；
2） 箱體應牢固、平整，表面應光滑平整，無剝落、銹蝕及裂痕等現象；
3） 機架面板應平整，文字和符號要求清楚、整齊、規范、正確；
4） 標牌、標志、標記應完整清晰；
5） 各種開關應便于操作，靈活可靠。
智能光伏匯流箱的設計應具有以下特點：
1） 滿足室外安裝的使用要求
2） 同時可接入4路光伏陣列，每路配15A,1000Vdc保險絲（可更換其他等級）
3） 配有光伏專用高壓防雷器，正極負極都具備防雷功能
4） 采用正負極分別串聯的四極直流斷路器；（提高直流耐壓值）
5） 對輸入陣列進行電流監控，本機LED顯示及通過RS485方式輸出電流值
6） 對匯流后電壓進行監控，本機LED顯示及通過RS485 方式輸出電壓值
|
產品型號 |
CBHL-4 |
|
輸入路數 |
4路 |
|
輸入范圍 |
DC 0~±20A |
|
反應時間 |
1s |
|
測量精度 |
光伏電池測量0.5級、外部模擬量0.2級 |
|
溫度系數 |
300ppm/℃ |
|
RS485通訊 |
RS485/ModBus-RTU協議，4800/9600/19200/38400bps |
|
|
附加功能 |
|
繼電器輸出 |
2組常開5A/AC250V（5A/DC 30V） |
|
開關量輸入 |
2組外部狀態輸入（光耦或無源接點方式） |
|
模擬量輸入 |
可定制 |
|
|
通用技術參數 |
|
溫度/濕度 |
工作溫度:-25~+60℃，濕度95%，無凝露、無腐蝕性氣體場所 |
|
海拔 |
≤2000m |
|
絕緣電阻 |
≥100MΩ |
|
工頻耐壓 |
電源//光伏輸入//繼電器輸出//通訊//光電池電壓輸入--AC 2.5kV/1min（注） |
|
傳感器輸入+開關量輸入//通訊--DC1kV/1min |
|
|
|
|
|
輔助電源 |
DC210～1200V |
匯流箱輸出端應配置防雷器，正極、負極都應具備防雷功能。規格應滿足如下要求：
a) 最大持續工作電壓（Uc）: Uc>1.3Uoc(STC)
b) 最大放電電流(Imax): Imax (8/20): ≥40kA ，標稱放電電流In: In (8/20): ≥20kA
c) 電壓保護水平（Up）: Up 是在標稱放電電流In 下的測試值，具體應用要求見下表
|
匯流箱額定直流電壓Un(V) |
電壓保護水平Up（kV） |
|
Un≤60 |
<1.1 |
|
60<Un≤250 |
<1.5 |
|
250<Un≤400 |
<2.5 |
|
400<Un≤690 |
<3.0 |
|
690<Un≤1000* |
<4.0 |
|
*可以采用兩只低電壓的防雷器串聯來提高電壓等級，但兩只串聯防雷器的保護水平之和應小于4kV |
|
d) 防雷器應具有脫離器和故障指示功能。
